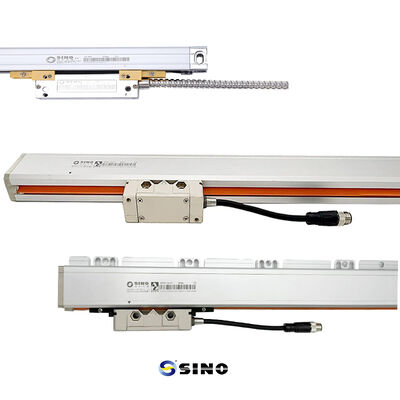

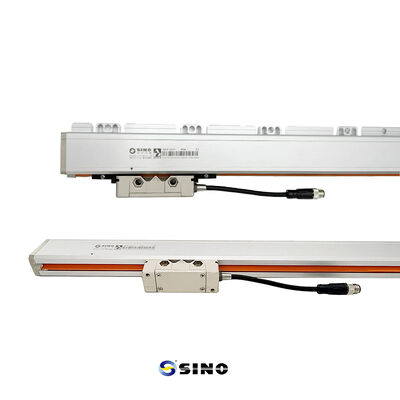

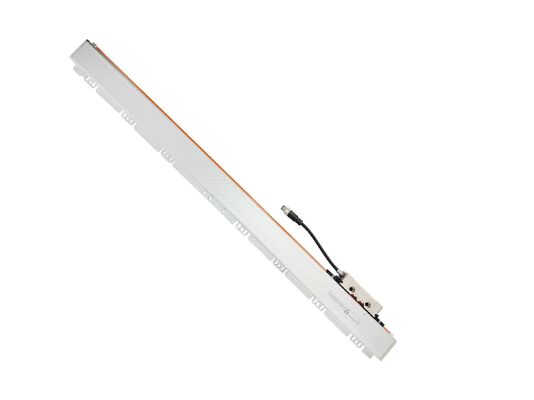

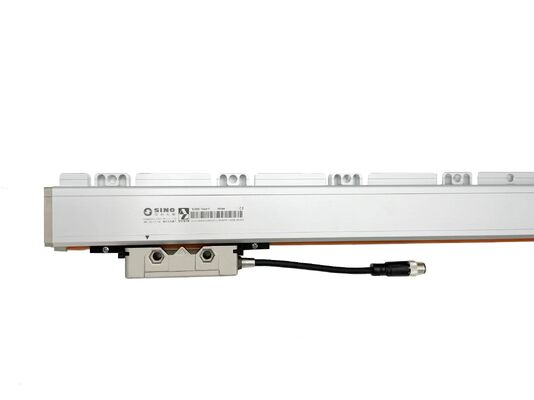

Encoder lineal absoluto de alta precisión SINO NC600 para máquinas herramientas CNC y equipos de automatización

Encoder lineal absoluto SINO NC600 de alta precisión para máquinas herramienta CNC y equipos de automatización

El encoder lineal absoluto NC600 está equipado con un mecanismo de posicionamiento absoluto genuino, que permite la salida de posición inmediata al encender la alimentación sin necesidad de ninguna operación de referencia.

Adecuado para motores lineales, máquinas herramienta CNC, líneas de producción automatizadas, instrumentos de precisión y sistemas de control de alta precisión, este encoder garantiza un rendimiento estable y consistente en diversas aplicaciones industriales.

Desarrollada con tecnología patentada interna, la serie NC600 presenta una estructura de aluminio sellada y un diseño de sellado de doble capa. Esta construcción robusta protege eficazmente la regla y el cabezal de lectura contra el polvo, las partículas y los fluidos de corte, garantizando una durabilidad a largo plazo incluso en condiciones de trabajo adversas.

Calidad Certificada Globalmente:

Certificado ISO, CE y RoHS para el cumplimiento internacional completo.
Amplia Compatibilidad:

Especificaciones completas y múltiples protocolos de comunicación para una amplia aplicación.
Más de 30 años de experiencia:

Décadas de experiencia en la industria respaldando un crecimiento estable y una innovación continua.
Innovación Independiente:

Tecnología central autodesarrollada que proporciona alternativas nacionales fiables a componentes clave importados.

El encoder lineal absoluto NC600 está diseñado para una amplia gama de aplicaciones, incluyendo:

• Equipos automatizados
• Sistemas robóticos avanzados
• Sistemas de control de procesos
• Instrumentos científicos de precisión
• Máquinas herramienta CNC como tornos, fresadoras y rectificadoras
• Dispositivos de medición de alta precisión que operan en entornos hostiles, incluyendo vibraciones, fluctuaciones de temperatura y contaminación

Contenido del paquete y especificaciones técnicas
Configuración estándar
Regla lineal de vidrio: serie NC600, longitud de medición estándar de 140-3240 mm
Cabezal de lectura: Módulo de sensor óptico de alta precisión
Accesorios: Herrajes de montaje y cables de conexión
Parámetros de rendimiento
Resolución: 0.5 µm, 1 µm, 5 µm opcional para satisfacer diversas demandas de aplicación
Personalización: Longitudes de medición personalizadas (L0) de 100 mm a 3000 mm disponibles
Sistema óptico y principio de codificación
El encoder adopta un sistema de escaneo óptico de alta resolución. A medida que el cabezal de lectura se mueve a lo largo de la regla, detecta los patrones de graduación y los convierte en señales de retroalimentación de posición precisas.
La regla utiliza codificación óptica avanzada, principalmente código Gray. En comparación con el código binario natural, el código Gray permite que solo un bit cambie entre posiciones adyacentes, lo que reduce eficazmente los errores de lectura de señal durante el movimiento a alta velocidad y mejora la estabilidad del sistema.

Resolución y diseño mecánico
Resolución y precisión
La resolución de un encoder óptico absoluto depende de la densidad de las marcas de graduación en la regla. Las graduaciones más finas proporcionan una mayor resolución y una precisión de posicionamiento mejorada. La resolución se expresa generalmente en bits o recuentos por revolución (CPR).
Ingeniería mecánica para aplicaciones a gran escala
El encoder NC600 está especialmente diseñado para máquinas herramienta CNC de gran tamaño, con una estructura mecánica robusta que ofrece:

• Rigidez superior: El diseño enfatiza la integridad estructural para mantener la estabilidad bajo cargas pesadas.
• Alta rigidez: El diseño estructural estable garantiza un rendimiento fiable bajo cargas pesadas.
• Soporte flexible: Se pueden instalar soportes adicionales en cualquier punto a lo largo del encoder para aumentar la rigidez y la estabilidad operativa.
• Rango de medición extendido: Longitudes de medición de 1000 mm a 3000 mm, ideal para bancadas de máquinas grandes.
