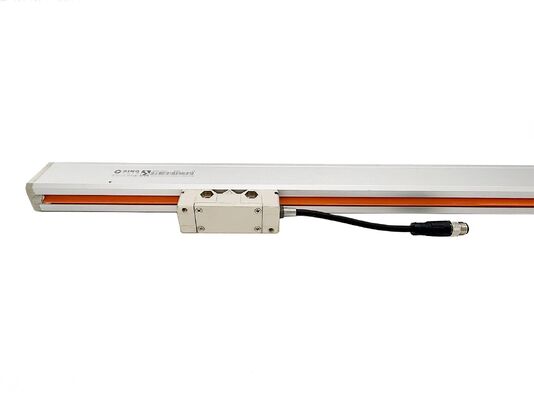

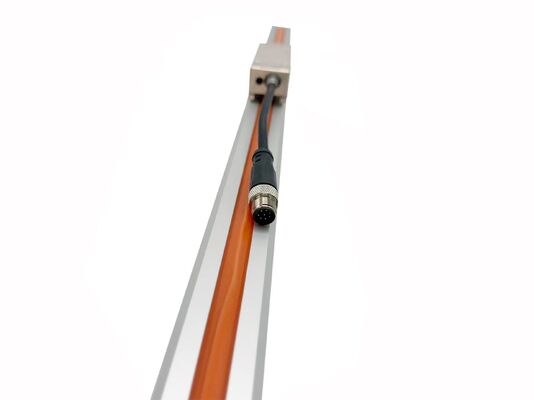

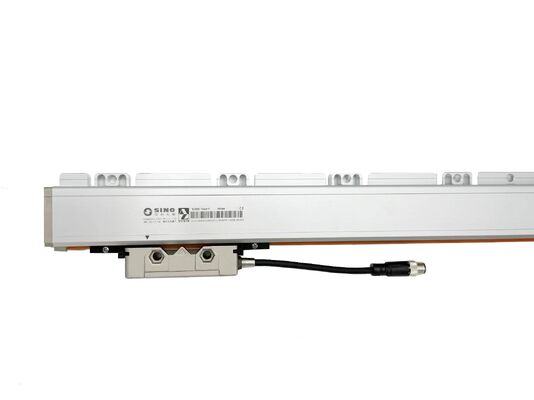

Sensor de regla de rejilla lineal absoluta NC600 para máquina herramienta CNC automatizada de alta precisión

Sensor de regla de rejilla lineal absoluta NC600 para máquina herramienta CNC automatizada de alta precisión con rejilla absoluta

El codificador lineal absoluto NC600 utiliza un sistema de codificación de posición absoluta, proporcionando un valor de posición inmediato al encenderse sin necesidad de un eje móvil como referencia.

Se utiliza principalmente en motores lineales, máquinas herramienta CNC, líneas de producción automatizadas, instrumentos científicos y sistemas de control de alta precisión.

Nuestra serie desarrollada independientemente presenta una estructura cerrada con una carcasa de aluminio y tiras de sellado de doble capa, protegiendo eficazmente el vidrio del codificador y el cabezal de lectura del polvo, los residuos y el líquido de corte.

Características principales:

1. ● Certificación del sistema de calidad (ISO) y múltiples certificaciones internacionales (CE, RoHS)
2. ● Especificaciones completas, múltiples protocolos de comunicación, mayor aplicabilidad
3. ● Más de 30 años de experiencia en el mercado, consolidando bases y expandiendo la innovación, avanzando juntos
4. ● Desarrollado independientemente, reemplazando a nivel nacional las tecnologías de "cuello de botella"

El codificador lineal absoluto NC600 es adecuado para:

● Equipos automatizados ● Sistemas robóticos complejos

● Sistemas de control de procesos ● Instrumentos científicos

● Sistemas de máquinas herramienta: tornos CNC, fresadoras, rectificadoras, etc.

● Equipos de medición de alta precisión que operan en condiciones adversas: vibración, temperatura, contaminantes, etc.

El paquete incluye:

Escala de vidrio lineal de una pieza, KA600-2100mm.

La resolución se ofrece en 0.5/1/5um.

Las necesidades de los clientes pueden ser tomadas en consideración al proporcionar longitudes de codificador personalizadas (L0). (Dimensiones: 1000-3000 mm)

El codificador tiene varios sensores ópticos o detectores posicionados alrededor del disco o anillo. Estos sensores detectan las marcas ópticas a medida que el disco gira y las convierten en impulsos eléctricos.

Patrones de código: Las marcas ópticas en el disco del codificador pueden adoptar varias formas según la técnica de codificación utilizada. Los códigos binarios que se utilizan con frecuencia son los códigos binarios naturales y los códigos Gray. Los códigos Gray se utilizan ampliamente porque reducen la probabilidad de errores en estos sitios de transición al garantizar que solo un bit cambie entre regiones adyacentes.

La cantidad de marcas o códigos en el disco determina la resolución de un codificador de ángulo óptico absoluto. Los codificadores con mayor resolución proporcionan más marcas y una mayor resolución angular. En la mayoría de los casos, la resolución se expresa en bits o conteos por revolución (CPR).

El codificador NC600, que está diseñado específicamente para máquinas herramienta grandes, se caracteriza por

tamaño grande y buena rigidez. Se puede agregar soporte a cualquier posición del codificador para

mejorar la rigidez y la estabilidad. La longitud es de 1000~3000 mm.
