Lectura digital de señal TTL SINO SDS2-3MS DRO de 3 ejes con juego de escalas de codificador lineal de vidrio para fresadora

Lectura digital de señal TTL SINO SDS2-3MS Dro de 3 ejes con escala de codificador lineal de vidrio para fresadora- ¿ Qué?

La máquina de fresado de torno SINO SDS2-3MS DRO Digital Reading with Three-Coordinate Numerical Display es un sistema de lectura digital diseñado para torno y fresadoras.retroalimentación de medición en tiempo real, que permite a los operadores controlar y controlar con precisión el proceso de mecanizado.

Características:

Display de SDS3MS:

El sistema de lectura digital SDS3MS cuenta con una interfaz clara y fácil de usar diseñada para un seguimiento fluido de las mediciones de la máquina..

Capacidad de eje múltiple:

El sistema SDS2-3MS DRO admite múltiples ejes, lo que permite la retroalimentación y el control de mediciones en tiempo real para varios movimientos de la máquina.Esta característica permite un posicionamiento preciso y un mecanizado preciso en múltiples ejes simultáneamente.

Compatibilidad con tornos y fresadoras:

Ideal tanto para tornos como para fresadoras, este sistema DRO es muy versátil y se integra sin problemas con diferentes tipos de equipos.Se puede incorporar fácilmente en los sistemas de control de la máquina para un funcionamiento optimizado.

Alta precisión:

Con lecturas de medición de alta precisión, el sistema de lectura digital garantiza un control preciso de los movimientos de la máquina, lo que permite a los maquinistas cumplir con tolerancias estrictas en sus operaciones.Este nivel de precisión es crucial para lograr resultados óptimos de mecanizado.

Modos de medición incrementales y absolutos:

El sistema SDS2-3MS DRO ofrece modos de medición tanto incrementales como absolutos, proporcionando flexibilidad para diferentes necesidades de mecanizado.adaptación del sistema a las necesidades operativas específicas.

Funcionalidad:

El sistema de lectura digital SDS2-3MS SINO Lathe Milling Machine DRO proporciona un monitoreo y control precisos de los movimientos de la máquina durante las operaciones de torno y fresado.Ofrece retroalimentación de medición en tiempo real, que permite a los operadores realizar ajustes y correcciones para lograr resultados de mecanizado precisos.

Este sistema DRO se utiliza ampliamente en operaciones de mecanizado que requieren mediciones y control precisos, incluyendo torneado, fresado, perforación y perforación.de automóviles, carpintería y aeroespacial.

Operaciones del torno: Perfecto para tareas como hacer frente, girar, afilar, roscar y ranurarse. Asegura una medición y control precisos de los movimientos de la herramienta, lo que resulta en resultados de mecanizado precisos.
Operaciones de fresado: Ideal para tareas de fresado como el contorno, la ranura, la perforación y el perfilado.ofreciendo una medición y un control precisos de los movimientos del cortador para obtener resultados de fresado consistentes y precisos.

Parámetros de lectura digital SINO SDS3MS

1. Rango de tensión: AC 85V a 250V, 50Hz a 60Hz
2. Consumo de energía: 15W / 25VA
3. Opciones de coordenadas: eje único (A), dos ejes (XY), tres ejes (XYZ)
4. Display: pantalla LED de 7 segmentos para datos numéricos firmados; símbolos de visualización de 8 metros
5. Peso: 2 kg
6. Señal de entrada: TTL, EIA-422, señal de salida del colector abierto; compatible con controladores programables
7. La frecuencia de la señal de entrada: > 100 kHz
8. Opciones de resolución: 10 micrones, 5 micrones, 2 micrones, 1 micrón, 0,5 micrones

Funciones básicas

Conversión de unidades: el sistema permite una fácil conversión entre milímetros e pulgadas para diferentes medidas.

Transformación absoluta/relativa: admite una transformación perfecta entre los sistemas de coordenadas absolutas y relativas.

Función de división media: Una función "R" suave para dividir el perímetro de un círculo.

Almacenamiento de puntos cero de pieza de trabajo: puede guardar hasta 200 puntos cero de pieza de trabajo para una mayor comodidad en tareas recurrentes.

División de agujeros a lo largo de una línea oblicuo: permite una división precisa de agujeros a lo largo de un camino inclinado.

Herramienta de cálculo matemático: ofrece compensación de diámetro y otras funciones matemáticas para mejorar la precisión del mecanizado.

Autorestado de la ubicación del proceso cero del bisel: garantiza la restauración automática de los puntos cero durante el procesamiento del bisel.

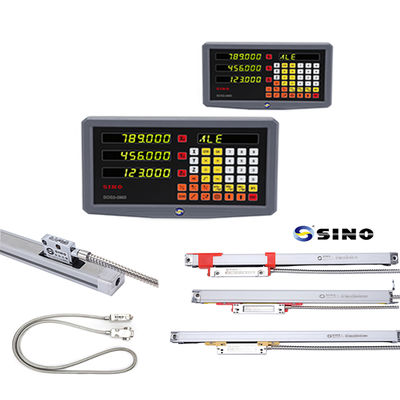

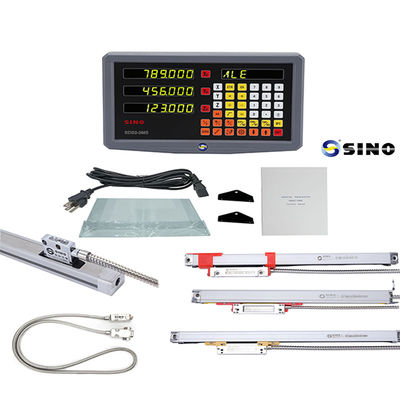

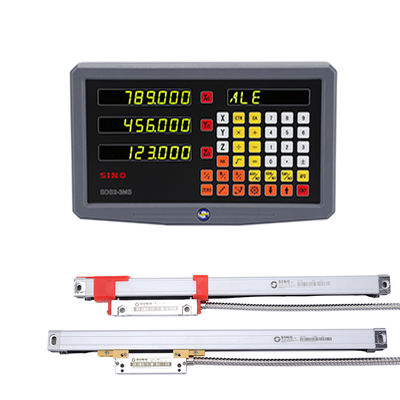

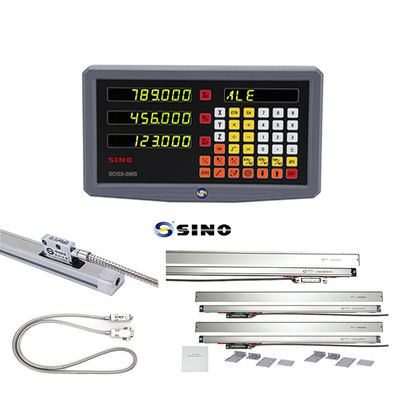

Imagen/fotos del producto:

El estante en la foto es opcional, no es un producto estándar.
