CE TTL óptico de eje único de lectura digital de vidrio escala de codificador lineal

Nombre De La Marca:	SINO
Número De Modelo:	KA-500 70-470mm
Cantidad Mínima De Pedido:	1 PC
Precio:	negotiable
Detalles De Embalaje:	Carton box
Condiciones De Pago:	T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Place of Origin:

P.R.China

Certificación:

CE,RoHS,

Item:

SINO Miniature High Precision Aluminium Grating Linear Encoder Scale

Model:

KA-500 series: 70-470mm

Usage:

Testing Equipment, Metal Cutting Machine

Type:

Miniature Optical Glass Linear Encoder

Resolution:

0.005 / 0.001 / 0.0005 mm

Output Signal:

Square wave signal TTL / RS422

System:

SINO SDS series digital readout

Keyword:

Miniature linear encoder

Supply Ability:

5000 per month

Resaltar:

Escala del codificador lineal óptico CE

Codificador de lectura digital TTL

con un solo eje y un codificador de vidrio

Descripción del Producto

Escala de codificador lineal de rejilla de aluminio de alta precisión en miniatura SINO KA-500 de 70 a 470 mm

La escala lineal de la serie KA-500 es el modelo en miniatura. La sección transversal de la escala es de solo 20*18 mm. Es especial para algunos lugares de instalación estrechos/pequeños o algunos instrumentos de medición pequeños especiales.

Hoja de datos del producto

Modelo	Serie KA-500
Longitud de recorrido (mm)	70-470 (50 mm/Especificación)
Distancia de escala	0,02 mm (50 líneas/mm)
Precisión	±3/±5/±15µm 20℃
Resolución (um)	5um, 1um, 0.5um
Señal de referencia	Cada 50 mm por especificación de longitud
Protección de sellado	IP53
Velocidad de trabajo	(resolución)>=5um: >=60m/min =120m/min
Señal de salida	TTL / RS422
Temperatura de funcionamiento	0℃-45℃
Temperatura de almacenamiento	-20℃--80℃
Humedad	100% no condensado
Voltaje	5V/24V

Lista de paquetes:1 * Escala de codificador lineal KA500, 1 * juegos de tornillos

La cubierta de protección y el soporte KA-500 no están incluidos. Se pueden solicitar como opción si es necesario.

Imágenes del producto

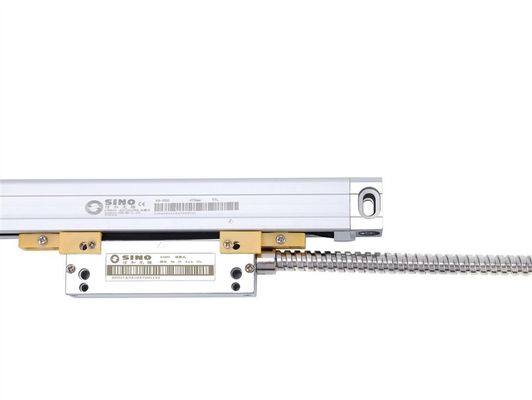

CE TTL óptico de eje único de lectura digital de vidrio escala de codificador lineal 0

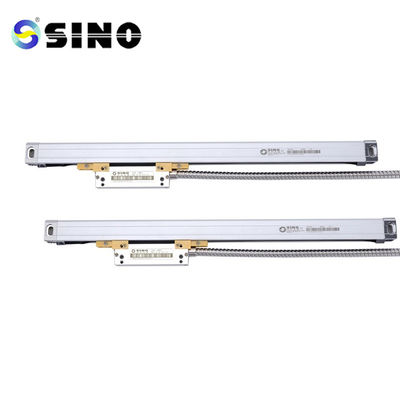

CE TTL óptico de eje único de lectura digital de vidrio escala de codificador lineal 1

CE TTL óptico de eje único de lectura digital de vidrio escala de codificador lineal 2

Opciones de cubiertas

CE TTL óptico de eje único de lectura digital de vidrio escala de codificador lineal 3

CE TTL óptico de eje único de lectura digital de vidrio escala de codificador lineal 4

Todas las escalas se probarán antes de la entrega.

Cada escala tiene su propio informe de prueba:

CE TTL óptico de eje único de lectura digital de vidrio escala de codificador lineal 5

Es una muestra del codificador lineal KA-500 en un torno:

Cubierta H para proteger la escala:
