SINO SDS6-2VF Lectura de pantalla digital con escala de codificador lineal RoHS RS232-C Interfaz para torno

SINO SDS6-2VF Sistema de lectura digital LED de 2 ejes (DRO) con interfaz de salida RS232-C

El DRO SDS6-2VF está equipado con una función de salida RS232-C para conectarse a un PC u otros sistemas especializados.

El contador de pantalla digital de la serie SDS6 utiliza la última tecnología SCM de 16 bits, lo que le permite manejar señales A / B de alta frecuencia hasta 5 MHz.Cumple los requisitos funcionales básicos de varios tipos de máquinasCada eje ofrece 40 puntos de compensación no lineal para mejorar la precisión.

Funciones avanzadas:

1. Calculación:El contador permite ajustar las casas decimales a 3, 4 o 5 dígitos, mejorando la precisión del cálculo.
2. Compensación de errores no linealesEl sistema ofrece hasta 40 secciones de compensación de errores no lineales, mejorando la precisión de mecanizado.
3. Selección de dígitos decimales en modo pulgadaEn el modo de pulgadas, puede seleccionar entre 4 o 5 dígitos decimales.
4. ComunicaciónEl sistema cuenta con una salida RS232-C para facilitar la comunicación de datos.

Especificaciones:

Rango de voltaje de entrada de contador: AC 80V ∼260V; 50 ∼60Hz, con diferentes opciones de enchufe disponibles para varias regiones.
Consumo de energía: 15VA, que es un consumo de energía relativamente bajo para el rendimiento del sistema.
Temperatura de trabajo: Funciona entre 0°C y 45°C, adecuado para la mayoría de los entornos industriales.
Temperatura de almacenamiento: Puede almacenarse de forma segura en un rango de -30°C a 70°C.
La señal de entrada: el sistema acepta señales de onda cuadrada TTL/RS422/EIA-422-A.
Frecuencia de la señal de entrada: puede manejar frecuencias de hasta 5 MHz.
Resolución máxima de la longitud de la pantalla digital: la resolución máxima para la longitud de la pantalla es de 0,5 μm, lo que permite mediciones muy precisas.
Resolución mínima del ángulo de visualización digital: la resolución mínima para la visualización del ángulo es de 0,0001/pulso, lo que garantiza una precisión angular extremadamente fina.

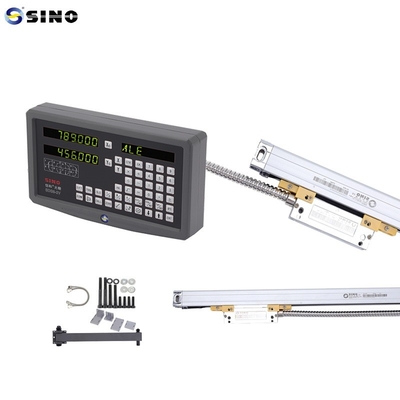

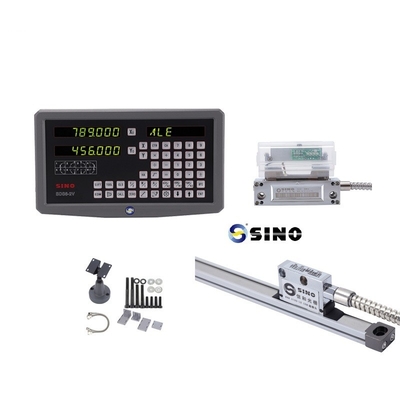

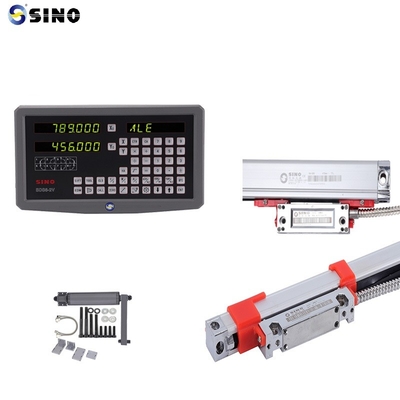

Imagen/fotos del producto:

Interfaz de salida RS232-C:

Tamaño:

El estante en la foto es opcional, no es un producto estándar.
