Sistema de lectura digital SINO SDS2-3MS para tornos y fresadoras con pantalla de coordenadas de tres ejes

El sistema de lectura digital SDS2-3MS SINO, equipado con la pantalla SDS3MS, está especialmente diseñado para su uso con torno y fresadoras.que permita a los operadores supervisar y controlar eficazmente el proceso de mecanizado con una alta precisión.

Características:

Display SDS3MS: El sistema de lectura digital SDS3MS cuenta con una interfaz clara e intuitiva para el monitoreo sin esfuerzo de las mediciones de la máquina.proporcionar un control conveniente y eficiente para los operadores.

Capacidad de múltiples ejes: El sistema SDS2-3MS DRO admite múltiples ejes, proporcionando retroalimentación de medición y control para varios movimientos de la máquina.Esta funcionalidad garantiza un posicionamiento preciso y un mecanizado preciso en múltiples ejes simultáneamente, mejorando la eficiencia y precisión en general.

Compatibilidad con tornos y fresadoras: El sistema DRO es muy versátil, por lo que es adecuado tanto para tornos como para fresadoras.Se integra perfectamente con una amplia gama de equipos y se puede incorporar fácilmente en los sistemas de control de máquinas existentes, garantizando un funcionamiento fluido y eficiente.

Alta precisión: el sistema de lectura digital ofrece lecturas de medición muy precisas, lo que garantiza un control preciso de los movimientos de la máquina.Este nivel de precisión permite a los maquinistas lograr tolerancias ajustadas, que es esencial para lograr resultados óptimos de mecanizado y mantener altos estándares de calidad.

Modos de medición incrementales y absolutos: El sistema SDS2-3MS DRO ofrece modos de medición incrementales y absolutos, proporcionando flexibilidad para una variedad de tareas de mecanizado.Los operadores pueden cambiar sin esfuerzo entre modos para cumplir con requisitos específicos, mejorando la versatilidad y la adaptabilidad en diferentes escenarios de mecanizado.

Funcionalidad:

El sistema de lectura digital SINO SDS2-3MS para tornos y fresadoras permite un monitoreo y control precisos de los movimientos de la máquina durante las operaciones de mecanizado.Ofrece retroalimentación de medición en tiempo real, permitiendo a los operadores realizar rápidamente ajustes y correcciones, garantizando resultados de mecanizado precisos y de alta calidad.

El uso:

El sistema DRO se utiliza ampliamente en operaciones de mecanizado que requieren una medición y control precisos, incluido el giro, la fresada, la perforación y el taladro.Sus aplicaciones abarcan diversas industrias como la metalurgia.En la industria de la madera, la industria automotriz y la aeroespacial, donde la alta precisión es esencial para lograr resultados óptimos y mantener los estándares de calidad.

Operaciones del torno: El sistema es especialmente adecuado para tareas de torno tales como la cara, el giro, el afilado, el roscado y la ranura.garantizar resultados de mecanizado precisos y resultados óptimos en las operaciones del tornoEste nivel de precisión ayuda a lograr tolerancias ajustadas y acabados de alta calidad en una variedad de aplicaciones de torno.

Operaciones de fresado: El sistema DRO es muy eficaz para tareas de fresado como el contorno, la ranura, la perforación y el perfilado.permitir a los operadores obtener resultados consistentes y precisos en una amplia gama de aplicaciones de fresadoEste nivel de precisión es crucial para mantener altos estándares de calidad y garantizar que los resultados de mecanizado cumplan con las especificaciones deseadas.Los operadores pueden gestionar fácilmente operaciones de fresado complejas mientras logran un rendimiento óptimo y resultados de alta precisión.

El SDS3MS DRO:El SDS3MS DRO es un medidor versátil y polivalente con una pantalla numérica de 3 coordenadas, lo que lo hace ideal para una amplia gama de máquinas herramienta.con parámetros que pueden ajustarse para satisfacer requisitos específicos de mecanizadoEsta adaptabilidad garantiza una medición y un control precisos en varias operaciones, mejorando la eficiencia y la precisión.el SDS3MS DRO proporciona una fiabilidad, resultados de alta precisión, lo que la convierte en una herramienta esencial para diversas configuraciones de mecanizado y mejora la productividad general.

Parámetros de lectura digital SINO SDS3MS

1. Válvula de entrada: AC 85V a 250V, 50Hz a 60Hz
2. Consumo de energía: 15W / 25VA
3. Opciones de coordenadas: eje único (A), doble eje (XY), triple eje (XYZ)
4. Display: LED de 7 segmentos para datos numéricos con señales; pantalla de símbolos de 8 metros
5. Peso: 2 kg
6. Señales de entrada: TTL, EIA-422, salida del colector abierto; trabaja con controladores programables
7. Frecuencia de la señal: más de 100 kHz
8. Opciones de resolución: 10 micrones, 5 micrones, 2 micrones, 1 micrón, 0,5 micrones

Funciones básicas

Conversión de milímetros a pulgadas: permite conversiones absolutas y relativas entre milímetros e pulgadas.
Función de división media: Una función "R" suave para dividir o dividir formas fácilmente.
División del perímetro del círculo: Divide el perímetro de un círculo en partes iguales.
Almacenamiento de puntos cero de la pieza de trabajo: Guarde hasta 200 puntos cero para un retiro rápido y fácil.
División de agujeros a lo largo de una línea inclinada: Divide con precisión los agujeros a lo largo de una línea angular.
Herramientas de cálculo matemático: incluye herramientas avanzadas para cálculos como la compensación de diámetro.
Reinicio del proceso de bisel a cero: reinicia automáticamente el punto cero para el corte de bisel, asegurando superficies con ángulos precisos.

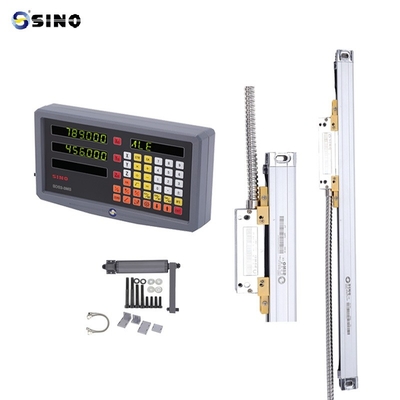

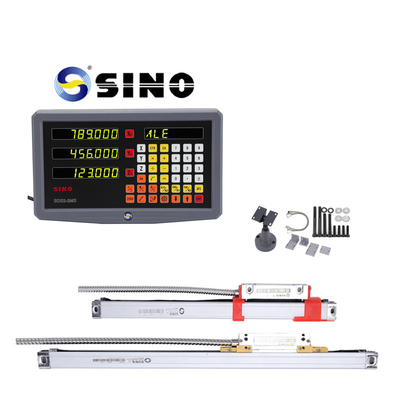

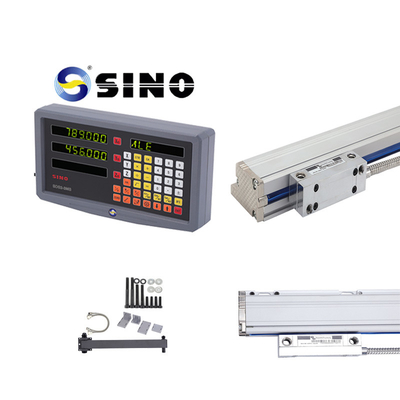

Imagen/fotos del producto:

El estante en la foto es opcional, no es un producto estándar.
