La lectura digital DRO de 3 ejes de la máquina de molino de torno SINO SDS2-3VA DRO utilizando un codificador de escala lineal

Para una máquina de molino de torno, una lectura digital de 3 ejes DRO SINO SDS2-3VA DRO con un codificador de escala lineal

Características importantes:

Capacidad de 3 ejes: El medidor DRO SDS2-3VA está diseñado para instrumentos, incluidas máquinas de fresado, moliendas y tornos, que requieren precisión en varios ejes.Tres ejes pueden ser monitoreados y controlados simultáneamente..

2️?? Regla lineal de vidrio KA300: Utilizando la regla lineal de vidrio KA300 para garantizar una alineación exacta durante el mecanizado, se utiliza este medidor de lectura digital, que es conocido por su durabilidad y precisión.
Apoyo a la señal TTL/RS422: el SDS2-3VA proporciona una transmisión de datos precisa a través de señales TTL/RS422, lo que mejora la comunicación entre la regla lineal y el medidor de lectura digital.

4️?? Display digital: La pantalla digital del medidor ofrece mediciones en tiempo real, lo que permite un control y un seguimiento precisos del proceso de fresado.

El medidor DRO cuenta con una interfaz intuitiva que simplifica la configuración, personalización y operación, facilitando así a los operadores.

La función gráfica es más fácil de usar gracias a estas mejoras. Es notable por ser la primera instalación en China en integrar una calculadora de 16 y 32 bits en un sistema DRO,y para alcanzar una de las frecuencias de entrada más altas del mundo hasta 5 MHz utilizando A/B.

SDS2-3VASistemas de lectura digital DROFunciones:

PCD Circumferential split: Esta característica, que se utiliza con frecuencia en fresadoras y probadores de chispas para la colocación precisa y las actividades de mecanizado repetitivas,permite la división exacta de las circunferencias en segmentos iguales.

La función conocida como "Involute Chamber Machining" es exclusiva de las fresadoras y permite fabricar perfiles involute,que sean necesarios para la fabricación de engranajes y otros componentes especiales con geometrías involutivas.

Procesamiento de superficies angulares y de bisel (máquinas de fresado): esta característica permite a las máquinas de fresado procesar con precisión superficies angulares y ejecutar el mecanizado de bisel,garantía de cortes y acabados superficiales precisos.

Función N3 para fresadoras:Esta función mejora la versatilidad de la máquina para operaciones de fresado complejas al ofrecer capacidades sofisticadas, incluida la interpolación compleja y el control de ejes adicionales.Aborradores diagonales (Fresadoras): Esta función permite a las fresadoras ejecutar operaciones de perforación diagonal,facilitando un perforación eficiente en ángulos distintos de los perpendiculares o paralelos a la superficie de la pieza de trabajo.

Función R-Arc (máquinas de fresado): La función R-Arc permite el mecanizado de arcos con radios especificados, proporcionando un control preciso sobre superficies y perfiles curvos.

Función de medición del cono (tornos): adaptada a los tornos, esta función mide y supervisa con precisión los ángulos del cono durante las operaciones de giro, garantizando un control dimensional preciso.

Especificaciones del sistema de lectura digital SINO SDS2-3VA más una escala lineal de vidrio

Funciones preestablecidas:El sistema SDS2-3VA incluye funciones preestablecidas que permiten a los operadores almacenar y recuperar rápidamente valores de medición específicos.Esta característica simplifica las tareas de mecanizado repetitivas al permitir una fácil recuperación y aplicación de ajustes precisos, mejorando la eficiencia y la coherencia de los procesos de producción.

Compensación de errores:Esta característica permite al sistema SDS2-3VA compensar posibles inexactitudes en las máquinas herramienta o desviaciones de medición.Calibrando el sistema y aplicando valores de corrección, mejora la precisión general de las mediciones, garantizando que las operaciones de mecanizado se adhieren a tolerancias estrictas y normas de alta calidad.

Interfaz de datos: ciertos modelos del sistema de lectura digital SDS2-3VA vienen equipados con interfaces de datos como RS-232 o USB.Estas interfaces facilitan la transferencia de datos y la comunicación sin problemas entre la unidad de lectura digital y los dispositivos externos (e.g.Esta conectividad admite la monitorización en tiempo real, el registro y el análisis de datos.de este modo, ayudar a los esfuerzos de control de calidad y optimización de procesos en entornos de fabricación.

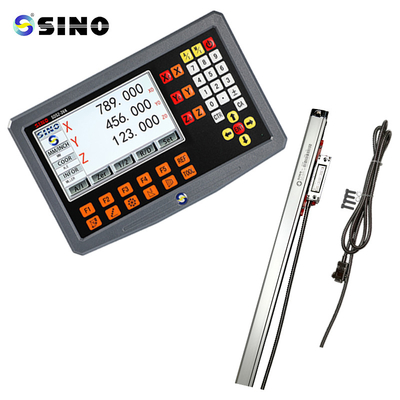

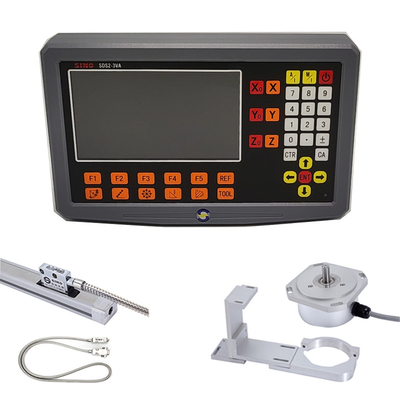

Imagen/fotos del producto:

El estante en la foto es opcional, no es un producto estándar.
