3 Ejes DRO Lectura digital SINO SDS2-3VA DRO con un codificador de escala lineal para la máquina de molino de torno

Para una máquina de molino de torno, una lectura digital de 3 ejes DRO SINO SDS2-3VA DRO con un codificador de escala lineal

Características importantes:
Capacidad de 3 ejes: Diseñado para dispositivos que requieren precisión de varios ejes, como fresadoras, tornos y moliendas, el medidor DRO SDS2-3VA puede monitorear y controlar simultáneamente tres ejes.
2️?? Regla lineal de vidrio KA300: Conocida por su precisión y confiabilidad, la regla lineal de vidrio KA300 es compatible con este medidor de lectura digital, lo que garantiza una alineación exacta durante el mecanizado.

Apoyo a la señal TTL/RS422: al proporcionar una transmisión de datos precisa a través de señales TTL/RS422, el SDS2-3VA fortalece la comunicación entre la regla lineal y el medidor de lectura digital.

4️ Digital Display: La pantalla digital del medidor ofrece mediciones en tiempo real, lo que permite un control y un seguimiento precisos del proceso de fresado.

Interfaz fácil de usar: los operadores pueden operar el medidor DRO de manera más fácil y sencilla gracias a su interfaz fácil de usar, que también simplifica la configuración y la modificación.

Estas mejoras hacen que la función gráfica sea más fácil de usar.Las características notables incluyen ser el primer establecimiento en China en incorporar una calculadora de 16 y 32 bits en un sistema DRO y utilizar A / B para lograr una de las frecuencias de entrada más altas a nivel mundial, hasta 5 MHz.

SDS2-3VASistemas de lectura digital DROFunciones:

La división de la circunferencia del PCD:Esta característica permite la división precisa de las circunferencias en segmentos iguales y se utiliza comúnmente en fresadoras y probadores de chispas para actividades de mecanizado repetitivas y colocación precisa.

Mecanizado en cámara de incrustación (máquinas de fresado): diseñado específicamente para fresadoras, esta característica permite el mecanizado de perfiles de incrustación,esenciales para la producción de engranajes y otros componentes especializados con formas involutivas.

Mecanizado de bisel y procesamiento de superficies angulares (máquinas de fresado): esta capacidad permite a las máquinas de fresado realizar el mecanizado de bisel y procesar superficies angulares con alta precisión,garantizar cortes y acabados de superficie precisos.

Función N3 (Fresadoras): La función N3 proporciona características avanzadas como la interpolación compleja y el control de ejes adicionales,Mejora de la versatilidad de la máquina para operaciones de fresado complejas.

Borrado en diagonal (Fresadoras): Esta función permite a las fresadoras ejecutar operaciones de borrado en diagonal.facilitando un perforación eficiente en ángulos distintos de los perpendiculares o paralelos a la superficie de la pieza de trabajo.

Función R-Arc (máquinas de fresado): La función R-Arc permite el mecanizado de arcos con radios especificados, proporcionando un control preciso sobre superficies y perfiles curvos.

Función de medición del cono (tornos): adaptada a los tornos, esta función mide y supervisa con precisión los ángulos del cono durante las operaciones de giro, garantizando un control dimensional preciso.

Especificaciones del sistema de lectura digital SINO SDS2-3VA más una escala lineal de vidrio

Funciones preestablecidas:El sistema SDS2-3VA incluye funciones preestablecidas que permiten a los operadores almacenar y recuperar rápidamente valores de medición específicos.Esta característica simplifica las tareas de mecanizado repetitivas al permitir una fácil recuperación y aplicación de ajustes precisos, mejorando la eficiencia y la coherencia de los procesos de producción.

Compensación de errores:Esta característica permite al sistema SDS2-3VA compensar posibles inexactitudes en las máquinas herramienta o desviaciones de medición.Calibrando el sistema y aplicando valores de corrección, mejora la precisión general de las mediciones, garantizando que las operaciones de mecanizado se adhieren a tolerancias estrictas y normas de alta calidad.

Interfaz de datos: ciertos modelos del sistema de lectura digital SDS2-3VA vienen equipados con interfaces de datos como RS-232 o USB.Estas interfaces facilitan la transferencia de datos y la comunicación sin problemas entre la unidad de lectura digital y los dispositivos externos (e.g.Esta conectividad admite la monitorización en tiempo real, el registro y el análisis de datos.de este modo, ayudar a los esfuerzos de control de calidad y optimización de procesos en entornos de fabricación.

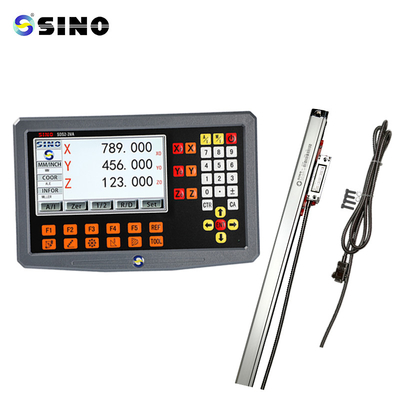

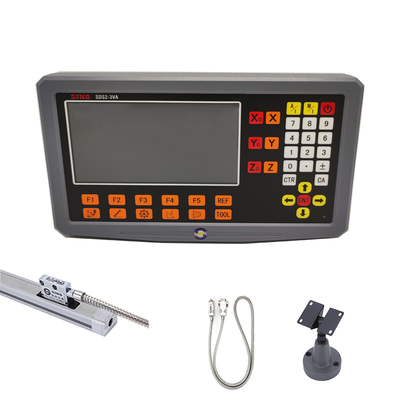

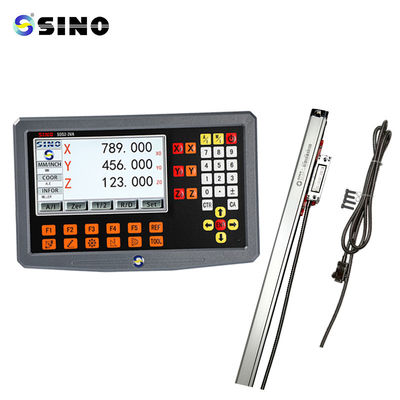

Imagen/fotos del producto:

El estante en la foto es opcional, no es un producto estándar.
