Sistema de lectura digital SINO SDS2-3MS para tornos y fresadoras con pantalla numérica de 3 ejes

Sistema de lectura digital SINO SDS2-3MS para tornos y fresadoras con pantalla numérica de 3 ejes

El sistema de lectura digital (DRO) SINO SDS2-3MS para máquinas de torno y fresado

El sistema SINO SDS2-3MS DRO está diseñado específicamente para torno y fresadoras, ofreciendo una retroalimentación de medición precisa con su pantalla numérica SDS3MS.Este sistema permite a los operadores supervisar y controlar los procesos de mecanizado con precisión y datos en tiempo real.

Características:

Display SDS3MS: El sistema SDS2-3MS DRO incluye la pantalla SDS3MS, con una interfaz clara y fácil de usar para el monitoreo de las mediciones de la máquina.garantiza un funcionamiento conveniente durante las tareas de mecanizado.
Soporte para múltiples ejes: diseñado para manejar múltiples ejes, el sistema SDS2-3MS DRO ofrece una retroalimentación y un control precisos de medición en diferentes movimientos de la máquina.Esta capacidad permite a los maquinistas lograr un posicionamiento y control precisos en varios ejes simultáneamente.
Compatibilidad con máquinas de torno y fresado: adecuado para máquinas de torno y fresado, este sistema DRO proporciona versatilidad para los maquinistas que trabajan con diferentes tipos de equipos.Se integra perfectamente en los sistemas de control de la máquina, facilitando una operación eficiente en varias aplicaciones de mecanizado.
Alta precisión: el sistema de lectura digital permite un control preciso de los movimientos de la máquina, ofreciendo una alta precisión en las lecturas de medición.Esta capacidad es esencial para lograr tolerancias ajustadas y resultados óptimos de mecanizado en diversas tareas de fabricación.
Modos de medición incrementales y absolutos: el SDS2-3MS admite modos de medición incrementales y absolutos, ofreciendo flexibilidad para diferentes requisitos de mecanizado.Los operadores pueden cambiar fácilmente entre modos según sea necesario, garantizando la adaptabilidad a diversos escenarios de mecanizado.

Funcionalidad:

El sistema de lectura digital SDS2-3MS SINO Lathe Milling Machine DRO permite un monitoreo y control precisos de los movimientos de la máquina durante las operaciones de torno y fresado.Proporcionando retroalimentación de medición en tiempo real, los operadores pueden ajustar y corregir rápidamente los parámetros de mecanizado para lograr la precisión y calidad deseadas en sus piezas de trabajo.Este sistema mejora la eficiencia operativa y asegura un rendimiento constante en varias tareas de mecanizado.

El uso:

El sistema DRO se utiliza ampliamente en operaciones de mecanizado que requieren una medición y control precisos, como torneado, fresado, perforación y perforación.incluida la metalurgia, carpintería, automoción, aeroespacial y más.

Escenarios aplicables:

Operaciones del torno: en las operaciones del torno, que incluyen el enfrentamiento, el giro, el afilado, el roscado y el surco, el sistema DRO permite a los operadores monitorear y controlar los movimientos de la herramienta con alta precisión.Esta capacidad asegura que las dimensiones de mecanizado se alcanzan con precisión, crítico para la fabricación de componentes cilíndricos o cónicos utilizados en diversas industrias.
Operaciones de fresado: para las tareas de fresado como el contorno, la ranura, la perforación y el perfilado, el sistema DRO desempeña un papel crucial en el monitoreo de los movimientos del cortador.Permite a los operadores establecer coordenadas precisas y rastrear con precisión las posiciones de las herramientas durante todo el proceso de fresadoEsta precisión es esencial para crear formas y perfiles complejos en metales, plásticos y otros materiales utilizados en la fabricación.

El DRO SDS3MS es un sistema de lectura digital versátil equipado con una pantalla numérica de 3 coordenadas, diseñado para adaptarse sin problemas a diferentes máquinas herramienta ajustando sus parámetros.Este medidor multipropósito permite a los operadores cambiar de funciones fácilmente, por lo que es adecuado para diversas aplicaciones de mecanizado sin necesidad de una reconfiguración compleja.

Parámetros de lectura digital SINO SDS3MS

1.Rango de voltaje: El sistema DRO opera dentro de un rango de voltaje de AC 85V a 250V y admite frecuencias de 50Hz a 60Hz. Este amplio rango asegura la compatibilidad con varios sistemas de energía en todo el mundo.

2Consumo de energía: el sistema consume 15 vatios de energía o 25 voltios-amperios (VA). Esto indica la carga eléctrica que coloca en la fuente de energía durante el funcionamiento.

3Número de coordenadas: el DRO admite la visualización de coordenadas para uno, dos o tres ejes (coordenadas).Esta flexibilidad permite su uso con diferentes tipos de máquinas herramienta que requieren diferentes configuraciones de eje.

4.Display: dispone de una pantalla de siete segmentos para mostrar datos numéricos. Para sistemas con dos o tres ejes, puede emitir información mediante pantallas alfanuméricas de ocho caracteres,probablemente muestran posiciones de eje u otros datos pertinentes.

5Peso: El sistema DRO pesa aproximadamente 2 kilogramos (kg), lo que es relevante para consideraciones de instalación y transporte.

6.Señales de entrada: acepta señales de salida TTL (Lógica de transistor-transistor) y EIA-422 de colector abierto.hacer que el DRO sea compatible con controladores programables y otros equipos.

7.Frecuencia de la señal de entrada: el sistema DRO puede manejar frecuencias de señal de entrada superiores a 100 kHz.Esta capacidad de alta frecuencia asegura que puede procesar cambios rápidos en la posición u otras señales de máquinas herramientas que operan a altas velocidades.

8.Resolución: ofrece opciones de resolución seleccionables para conectar sensores o codificadores, que van desde 10 micrómetros (μm) hasta 0,5 micrómetros (μm).Esta capacidad de resolución fina permite una medición y control precisos de las operaciones de mecanizado, crucial para lograr tolerancias estrictas en los procesos de fabricación.

Funciones básicas

Conversión entre mm y pulgadas
Transformaciones de coordenadas absolutas y relativas
Función de división del punto medio
Función básica "R" para el cálculo del radio
Función "R" suave para curvas precisas
División de la circunferencia del círculo
Almacenamiento de 200 piezas en puntos cero
Espaciamiento de los agujeros a lo largo de líneas oblicuas
Calculaciones matemáticas, incluida la compensación del diámetro de la herramienta
Operaciones de empotramiento
Reinicio automático a la posición cero

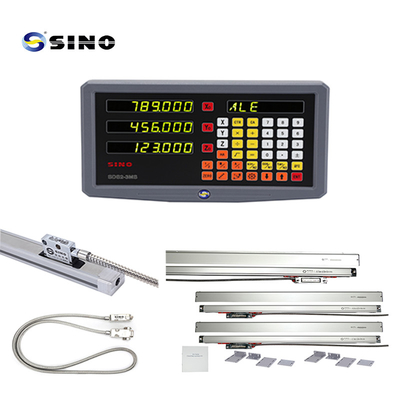

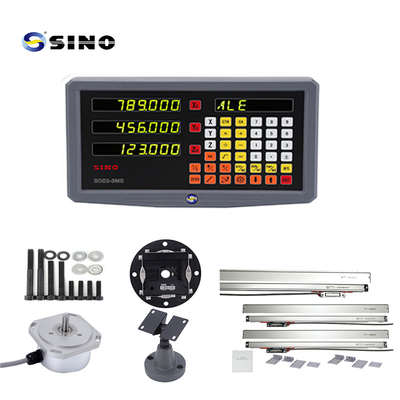

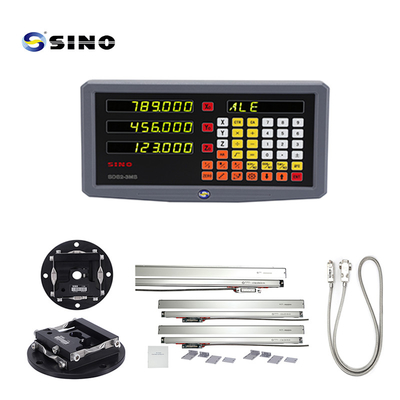

Imagen/fotos del producto:

El estante en la foto es opcional, no es un producto estándar.
