Sistema de lectura digital SINO SDS2-3MS con pantalla numérica de 3 coordenadas para máquinas de torno y fresado

Máquina de fresado de torno SINO SDS2-3MS con pantalla de lectura digital SDS3MS DRO

SINO SDS2-3MS máquina de fresado de torno DRO lectura digital con tres coordenadas de pantalla numérica.

El SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout con SDS3MS Display es un sistema de lectura digital desarrollado específicamente para máquinas de torno y fresado.Proporciona una retroalimentación precisa y en tiempo real de las mediciones, que permite a los operadores controlar y gestionar con precisión el proceso de mecanizado.

Características:

Soporte para múltiples ejes: Este sistema de lectura digital admite múltiples ejes, lo que permite una retroalimentación y un control precisos de las mediciones en varios movimientos de la máquina.Los maquinistas pueden lograr un posicionamiento y control precisos en múltiples ejes simultáneamente, mejorando la eficiencia general del mecanizado.

Compatibilidad con el torno y el fresado:Diseñado para ser compatible tanto con el torno como con las fresadoras, el sistema SDS2-3MS DRO ofrece versatilidad para los maquinistas que trabajan con diferentes tipos de equipos.Se integra perfectamente en los sistemas de control de estas máquinas, facilitando operaciones y instalaciones racionalizadas.

Alta precisión:Con sus lecturas de medición de alta precisión, el sistema de lectura digital garantiza un control preciso de los movimientos de la máquina.Esta capacidad es esencial para lograr tolerancias ajustadas y resultados óptimos de mecanizado en diversas aplicaciones industriales.

Modos de medición incrementales y absolutos:El sistema SDS2-3MS DRO admite modos de medición incrementales y absolutos, proporcionando flexibilidad para varios escenarios de mecanizado.Los operadores pueden cambiar fácilmente entre modos según sea necesario, adaptándose a los diferentes requisitos de mecanizado con eficiencia y precisión.

Funcionalidad:

El SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout System permite a los operadores monitorear y controlar con precisión los movimientos de la máquina durante las operaciones de torno y fresado.Ofrece retroalimentación de medición en tiempo real, permitiendo a los operadores realizar las modificaciones y correcciones necesarias para obtener el rendimiento de mecanizado requerido.

El uso:

Los sistemas de lectura digital (DRO) son herramientas esenciales en las operaciones de mecanizado que requieren una medición y un control precisos en varias industrias, incluidas la metalurgia, la carpintería, la industria automotriz,el sector aeroespacial, y más.

Aplicaciones clave:

Operaciones del torno:El sistema DRO es crucial para las operaciones del torno, tales como la cara, el giro, el afilado, el roscado y la ranura.garantizar procesos de mecanizado precisos y eficientes.

Operaciones de fresado:En las operaciones de fresado, incluidos el contorno, la ranura, la perforación y el perfilado, el sistema DRO desempeña un papel vital.que permite a los operadores realizar tareas de fresado precisas y repetibles con facilidad.

Display numérico versátil de 3 coordenadas (SDS3MS):

El sistema SDS3MS DRO dispone de una pantalla numérica versátil de 3 coordenadas, que puede adaptarse fácilmente a las diferentes funciones de la máquina mediante el ajuste de parámetros,que lo hace adecuado para diversas aplicaciones de mecanizado en diferentes tipos de equipos.

Funcionalidad multipropósito:Con su capacidad para cambiar de funciones sin problemas entre diferentes máquinas herramientas, el sistema SDS3MS DRO mejora la flexibilidad y la eficiencia operativas.Los maquinistas pueden confiar en sus capacidades de medición precisas para optimizar sus procesos de mecanizado y lograr resultados superiores.

Parámetros de lectura digital SINO SDS3MS

1. El rango de voltaje: AC 85V ~ 250V, 50Hz ~ 60Hz.
2. Consumo de energía: 15W (25VA).
3. Número de coordenadas: admite 1 coordenada, 2 coordenadas o 3 coordenadas.
4. Display: Display de 7 segmentos para mostrar datos de salida firmados con 8 caracteres, adecuado para dos o tres ejes.
5. Peso: 2 kilos.
6. Signales de entrada: admite señales de salida TTL, EIA-422 y colector abierto, proporcionando una interfaz conveniente con controladores programables.
7. Frecuencia de la señal de entrada: permite frecuencias superiores a 100 kHz.
8. Opciones de resolución: admite resoluciones de 10 micrones, 5 micrones, 2 micrones, 1 micrón y 0,5 micrones.

Funciones básicas

mm/pulgada Transformación absoluta y relativa
Función de división media Función simple "R".
Función "R" lisa Divide el perímetro de un círculo.
Ahorra 200 piezas de cero puntos y divide los agujeros a lo largo de una línea oblicua.
Cálculo matemático Compensación del diámetro de la herramienta
Proceso de biselado de ubicación cero autorest

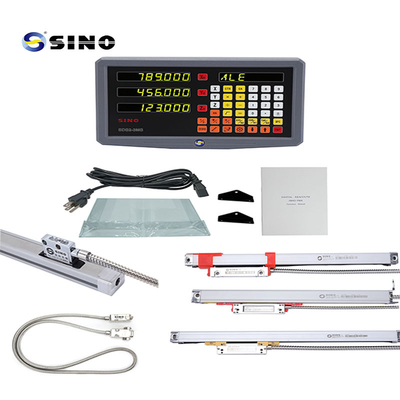

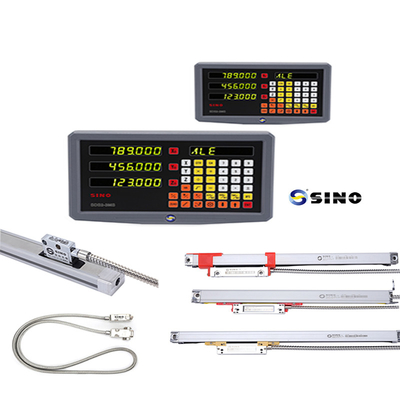

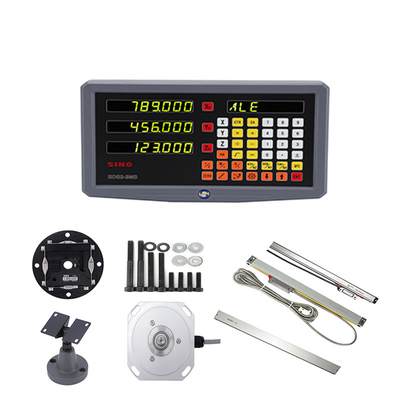

Imagen/fotos del producto:

El estante en la foto es opcional, no es un producto estándar.
