Datos del producto:
|
| Nombre del artículo: | Regla de rejilla lineal SINO | Función: | Máquinas de perforación/lathes/molidoras/centros de mecanizado |
|---|---|---|---|
| Duración de la medida (mm): | 30-360/70-1020/70-470/100-3000/170-1240 y también | El material: | El metal |
| Resolución: | 0.1μm/0,5μm/1μm/5μm | Sección transversal de la vivienda (mm): | 16*16/25*34/18*20/30*43/40*42 |
| Velocidad máxima: | 60 (M/min) | Protección de sellado: | IP53 |
| Producción: | Se aplicará el código de código RS422/TTL | período de garantía: | 1 año |
| Precisión: | La temperatura máxima de la superficie de la superficie de la cubierta de ensayo es de 30 °C. | Punto de referencia: | Cada 50 mm, una |

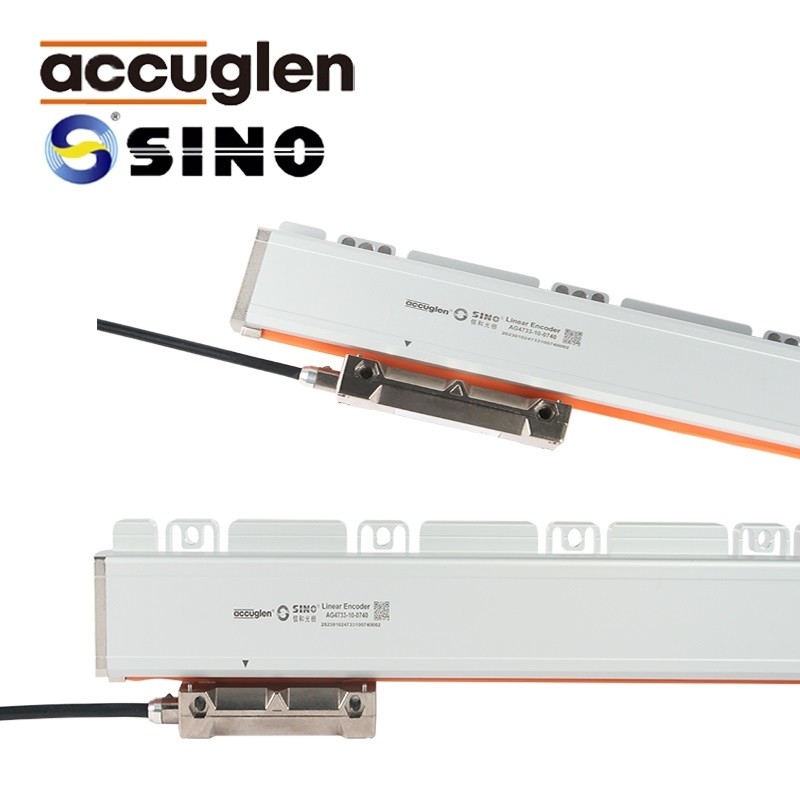

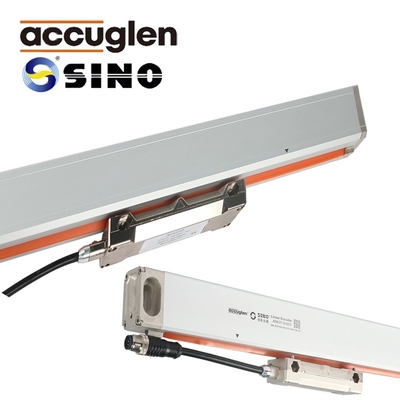

Encodor lineal de la serie KA de fabricación china, regla de rejilla óptica de escala lineal
El conjunto completo de reglas de rejilla incluye:
los tornillos, el protector contra el polvo, el manual de operación, la balanza lineal y los accesorios de instalación
Modelo
1.KA-200:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:30mm-360mm,Resolución:1μm/5μm
2.KA-300:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:70mm-1020mm,Resolución:0.1μm/0,5μm/1μm/5μm
3.KA-500:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Llevedad de medición:70 mm-470 mm,Resolución:0.5 μm/1 μm/5 μm
4.KA-600:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:1000mm-3000mm,Resolución:0.1μm/0,5μm/1μm/5μm
5.KA-700:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición: 170 mm-1240 mm,Resolución:0.1μm/0,5μm/1μm/5μm
Descripción
1Velocidad deportiva: hasta 60 m/min.
2Transmisión a larga distancia: hasta 100 metros pueden dividirse
3La cabeza de lectura aumenta la velocidad y la aceleración máximas permitidas a lo largo de la dirección de medición mientras viaja a lo largo de un carril de guía con poca fricción sobre el vidrio.producen una energía cinética superior del producto.
4La cubierta protectora de metal blando de los cables de señal y la red de aislamiento de múltiples capas proporcionan un rendimiento fiable, hermético y fuerte contra interferencias.
5El extremo de la escama con cromo y el cuerpo de escamas de aleación de aluminio anodizado ofrecen un rendimiento anticorrosión superior.
6Las piezas bien fabricadas son fáciles de instalar y mantener, y tener buenas propiedades a prueba de polvo e agua contribuye a una larga vida útil.
instalación con una regla de rejilla de cubierta completa KA-200 con una cubierta de regla de tipo D, X y H
L0: longitud de medición efectiva del codificador L1: dimensión del orificio de montaje del codificador
L2: Dimensión global del codificador
Información detallada:
Todas las escalas lineales serán probadas antes de la entrega.
