Datos del producto:
|
| Nombre del artículo: | Regla de rejilla lineal SINO | Función: | Máquinas de perforación/lathes/molidoras/centros de mecanizado |
|---|---|---|---|
| Duración de la medida (mm): | 30-360/70-1020/70-470/100-3000/170-1240 y también | El material: | El metal |
| Resolución: | 0.1μm/0,5μm/1μm/5μm | Sección transversal de la vivienda (mm): | 16*16/25*34/18*20/30*43/40*42 |
| velocidad máxima ((m/min): | 60 | Protección de sellado: | IP53 |
| Producción: | TTL/RS422: las condiciones de los productos | período de garantía: | 1 año |
| Precisión: | Las medidas de ensayo se aplicarán en el momento en que se produzca el ensayo. | Punto de referencia: | Una en cada 50 mm |

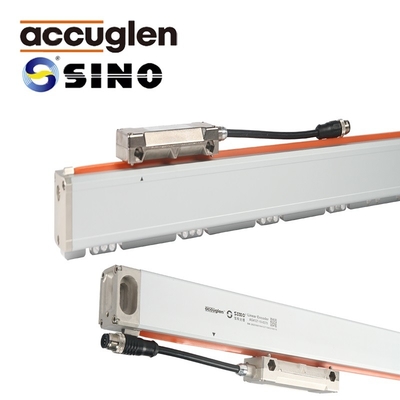

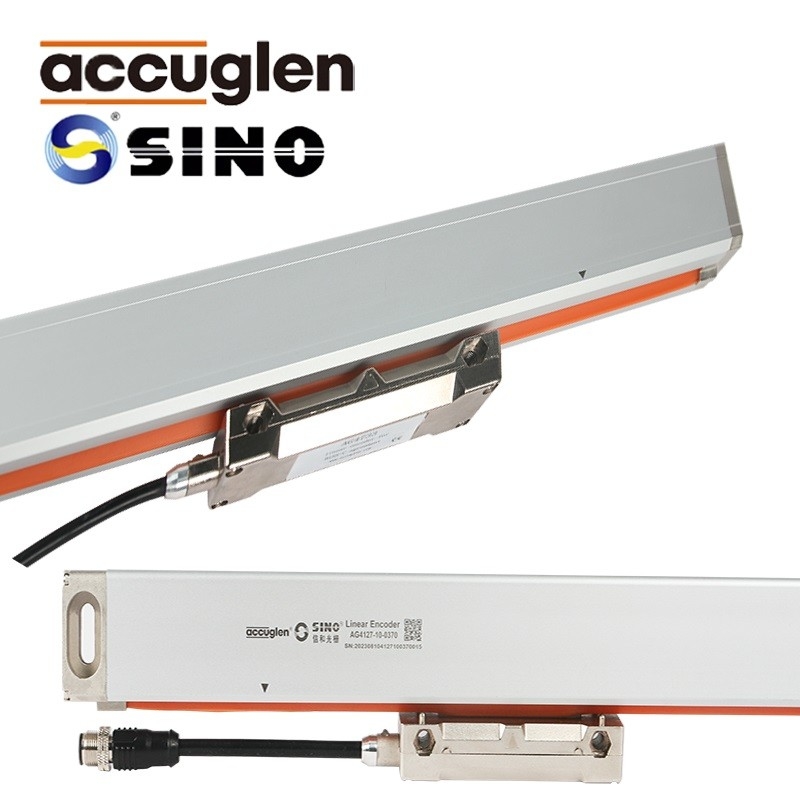

Serial KA Lineal Encoder Óptico Lineal de Escala de rejilla de reglaje Hecho en China
El conjunto completo de regla de rejilla incluye:
Balanza lineal, tornillos, cubierta para el polvo, manual de operación, accesorios de instalación
Modelo
1.KA-200:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:30mm-360mm,Resolución:1μm/5μm
2.KA-300:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:70mm-1020mm,Resolución:0.1μm/0,5μm/1μm/5μm
3.KA-500:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Llevedad de medición:70 mm-470 mm,Resolución:0.5 μm/1 μm/5 μm
4.KA-600:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:1000mm-3000mm,Resolución:0.1μm/0,5μm/1μm/5μm
5.KA-700:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición: 170 mm-1240 mm,Resolución:0.1μm/0,5μm/1μm/5μm
Descripción
1Velocidad deportiva: más de 60 metros por minuto
2Transmisión a larga distancia: puede ser empalmado hasta 100 metros
3La cabeza de lectura se mueve a lo largo de un carril de guía con una fricción mínima en el vidrio.Resultando en una excelente energía cinética del producto y un aumento de la velocidad y aceleración máximas permitidas a lo largo de la dirección de medición
4La red de aislamiento de múltiples capas y la cubierta protectora de metal blando aplicada a los cables de señal garantizan un rendimiento impermeable confiable y un buen rendimiento antiinterferencia
5El cuerpo anodizado de la hoja de aleación de aluminio y el extremo de la hoja cromado proporcionan un excelente rendimiento anticorrosión.
6Los componentes cuidadosamente diseñados son fáciles de instalar y mantener.
instalación con una regla de rejilla de cubierta completa KA-200 con una cubierta de regla de tipo D, X y H
L0: longitud de medición efectiva del codificador L1: dimensión del orificio de montaje del codificador
L2: Dimensión global del codificador
Información detallada:
Todas las escalas lineales serán probadas antes de la entrega.
