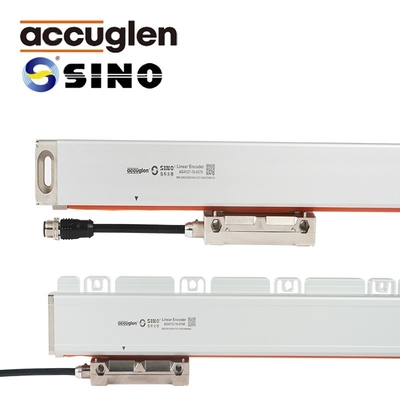

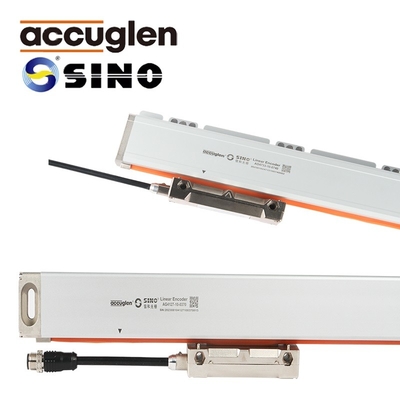

La serie TTL/RS422 Signal Ka para tornos tiene una resolución de 0.1um/5um/1um Lineal Glass Scale Encoder

La serie TTL/RS422 Signal Ka para tornos tiene una resolución de 0.1um/5um/1um Lineal Glass Scale Encoder

El conjunto completo de regla de rejilla incluye:

Balanza lineal, tornillos, cubierta para el polvo, manual de operación, accesorios de instalación

Modelo

1.KA-200:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:30mm-360mm,Resolución:1μm/5μm

2.KA-300:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:70mm-1020mm,Resolución:0.1μm/0,5μm/1μm/5μm

3.KA-500:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Llevedad de medición:70 mm-470 mm,Resolución:0.5 μm/1 μm/5 μm

4.KA-600:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición:1000mm-3000mm,Resolución:0.1μm/0,5μm/1μm/5μm

5.KA-700:Exactitud:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Duración de medición: 170 mm-1240 mm,Resolución:0.1μm/0,5μm/1μm/5μm

Nuestra regla de rejilla tiene las siguientes características

1.Movimiento rápido, superior a 60 metros por minuto

2Los componentes deslizantes del rodamiento pueden realizar un movimiento de fricción mínimo y una colocación efectiva y repetida a lo largo del vidrio de rejilla.

3El cable de señal adopta malla de alambre de acero de aislamiento de múltiples capas y protección de cáscara blanda de metal, que tiene un buen rendimiento impermeable y antiinterferencia.

4Debido al uso de la tecnología de anodización en materiales de aleación de aluminio, las fuertes escamas de aleación cromadas y las partes sobresalientes del cuerpo son resistentes al desgaste.

5Mediante el uso de una rejilla para localizar la posición, se pueden utilizar reglas lineales en varias máquinas de lectura digital para ayudar en el procesamiento interno.

6Los componentes personalizados hacen que la instalación, el mantenimiento y la reparación de los codificadores lineales sean muy fáciles, y son resistentes al agua, al polvo y tienen una larga vida útil

7El codificador lineal utiliza una rejilla de medición de precisión de vidrio como referencia de medición para garantizar una alta precisión

instalación con una regla de rejilla de cubierta completa KA-200 con una cubierta de regla de tipo D, X y H

L0: longitud de medición efectiva del codificador L1: dimensión del orificio de montaje del codificador

L2: Dimensión global del codificador

Información detallada:

Todas las escalas lineales serán probadas antes de la entrega.
