Datos del producto:
|
Nombre: | Sino SDS2-3VA Display Medidor de lectura digital con regla lineal | Número de eje: | Kit de lectura digital con sistemas de lectura digital de 3 ejes |
---|---|---|---|
El color: | Cinza | Señales: | Sistema de lectura digital TTL/RS422 |
Válvula de tensión: | Equipos de la lectura de Digitaces: AC100-240V/50-60Hz | Apto para: | Fresadora, máquina de pulir, máquina de EDM |
Resolución: | 1um, 5um, 0.5um | El material: | El metal |
Alta luz: | 1um Resolución SINO DRO,SINO DRO para fresadoras |
SINO 3 eje DRO lectura digital TTL señal de entrada para el torno de la fresadora
La función gráfica se hace más fácil de utilizar por estas características. Es la primera instalación en China para utilizar un sistema de DRO con una calculadora de 16 y 32 bits,y tiene una de las frecuencias de entrada más altas del mundo, alcanzando hasta 5 MHz con A/B.
Características:
Capacidad de 3 ejes: El SINO DRO admite hasta 3 ejes, lo que le permite controlar y medir la posición de varios ejes de la máquina simultáneamente.
Unidad de lectura digital: La unidad de lectura digital muestra lecturas numéricas precisas de los ejes de la máquina, proporcionando mediciones en tiempo real.
Señal de entrada TTL: El sistema DRO utiliza señales de entrada TTL (Lógica de transistores-transistores), que se utilizan comúnmente en aplicaciones industriales y garantizan una transmisión de datos confiable y precisa.
Compatibilidad: El sistema está diseñado para trabajar con fresadoras y tornos, por lo que es adecuado para diversas aplicaciones de mecanizado.
Interfaz fácil de usar: La unidad DRO cuenta con una interfaz intuitiva que es fácil de entender y operar.
El uso:
Instalación: Instale la unidad DRO en un lugar conveniente cerca de su fresadora o torno para facilitar su lectura y acceso.
Conexión: conecte la unidad DRO a las señales de entrada TTL de los ejes de la máquina utilizando los cables y conectores proporcionados.
Calibración: realizar los procedimientos de calibración necesarios para garantizar mediciones precisas, que pueden incluir el cero de las escalas y el establecimiento de puntos de referencia.
Configuración: Configurar la unidad DRO de acuerdo con los requisitos específicos de la máquina y de la aplicación.Esto puede incluir la selección de las unidades de medida apropiadas (métricas o imperiales) y la configuración de otros parámetros..
Operación: arranque la máquina y monitoree las lecturas de posición que se muestran en la unidad DRO mientras mueve los ejes.que le permite colocar con precisión su pieza de trabajo o realizar operaciones de mecanizado precisas
SDS2-3VASistema de DROCaracterísticas:
La pantalla LCD funciona con todas las escalas de vidrio óptico lineal chino y se utiliza ampliamente en torno, perforación, taladro y equipos de fresado.
Debido a que puede cambiar entre el chino y el inglés en una sola pantalla, los consumidores de una variedad de países encontrarán los tornos y fresadoras más útiles.
Restitución por inexactitudes lineales
Ten en cuenta los cortes de energía
Cambio de la hora de acostarse
Calculaciones matemáticas
Opción de interfaz RS-232-C
Especificaciones del sistema de lectura digital SINO SDS2-3VA + codificador de escala lineal
Una consola de visualización universal de alto rendimiento con capacidades de fresado, torno y molienda es proporcionada por el SDS2-3VA.
Este tipo de tres ejes admite la conexión de hasta tres codificadores lineales. Para combinar ejes o modificar la entrada para adaptarse a equipos de otros fabricantes, hay más interfaces disponibles.Consulte la guía de compatibilidad de los codificadores a continuación..
una carcasa de fundición a presión fuerte con una membrana del panel frontal que es táctil y duradera.
una pantalla LCD grande y fácil de leer.
PCD, línea de agujeros, memoria 200 cero, pantalla de radio / diámetro y desplazamientos de herramientas se encuentran entre las características.

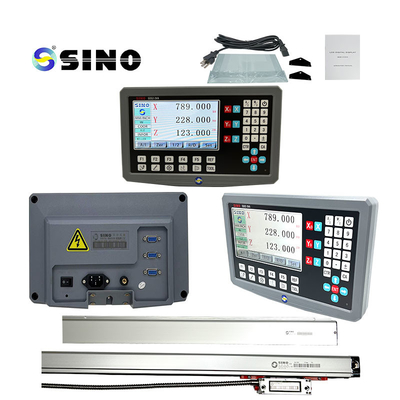

1 pieza | 3 Ejes de lectura digital LED SDS2-3Va |
1 pieza | Cubierta de protección |
1 pieza | Manual de instrucciones |
1 pieza | El cable |

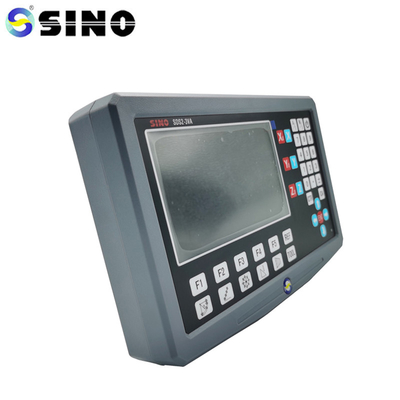

Imagen/fotos del producto:
El estante en la foto es opcional, no es un producto estándar.
