Datos del producto:
|
| Nombre del artículo: | SINO KA600-1100mm Encoder óptico con sistemas DRO de rejilla de escala de vidrio lineal | Aplicación: | Encoder lineal con sistemas de lectura digital M Cover |
|---|---|---|---|
| Utilización: | escalamiento del sensor de posición | Longitud modificada para requisitos particulares: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Duración: | Se trata de una muestra de las características de los productos. | El material: | de aluminio |
| Función: | Máquina de extrusión de electrodos/torilla/molienda/perforación/molienda | Resolución: | 1/5/0,5 μm |
| Alta luz: | Encodor óptico lineal SINO KA600-1100 mm,Encodificador óptico lineal DRO,Encoder óptico lineal de rejilla de sistemas DRO |
||
Sistemas DRO Grilleta Escala de vidrio lineal 5um 1um 0.5um SINO KA600-1100mm Encoder óptico
Características clave:
1 Medición de alta resolución: La escala de vidrio lineal de rejilla de sistemas DRO proporciona opciones de medición precisas de 5um, 1um o 0.5um, lo que permite operaciones de mecanizado ajustadas.
2 Rendimiento confiable: El codificador óptico SINO KA600-1100mm es conocido por su construcción robusta y durabilidad, lo que garantiza lecturas constantes y precisas a lo largo del tiempo.
3 Fácil instalación: El sistema viene con todos los componentes necesarios e instrucciones claras para una instalación sin complicaciones.
4 Interfaz fácil de usar: la unidad de visualización de lectura digital cuenta con una interfaz intuitiva, lo que facilita la navegación y el seguimiento de los procesos de mecanizado.
5 Aplicación versátil: adecuado para diversas tareas de mecanizado, incluidas las operaciones de fresado y torno, el codificador óptico SINO KA600-1100mm mejora la precisión y la productividad.
Instrucciones de uso:
Instalación: conecte la balanza de vidrio lineal de rejilla de sistemas DRO a su máquina con los soportes de montaje proporcionados.
Conexión: conecte la báscula de vidrio lineal al codificador óptico SINO KA600 utilizando los cables suministrados.
Encendido: encienda la unidad de visualización de lectura digital y asegúrese de que esté correctamente calibrada.
Selección de medidas: elija la resolución deseada (5um, 1um o 0,5um) en la unidad de visualización para que coincida con sus requisitos de mecanizado.
Selección del eje: seleccionar el eje apropiado (X, Y o Z) en la unidad de visualización para la medición y el seguimiento.
Medición: el sistema de lectura digital mostrará mediciones precisas en tiempo real, lo que permite operaciones de mecanizado precisas.
Cero: utilizar la función de cero para establecer puntos de referencia y restablecer las mediciones según sea necesario.
Características adicionales: El sistema de lectura digital puede ofrecer funciones adicionales como valores preestablecidos, compensación de errores y rotación de coordenadas.Consulte el manual del usuario para obtener instrucciones detalladas..

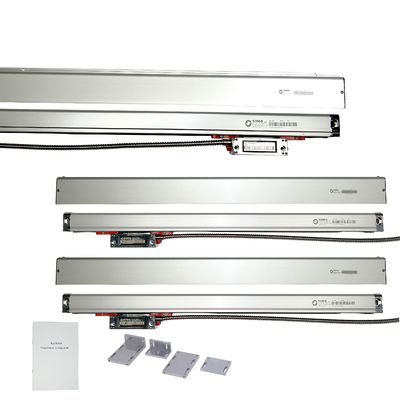

El paquete incluye:
La balanza lineal SINO KA600 es un dispositivo de medición de precisión comúnmente utilizado en varias industrias, incluidos el mecanizado, la fabricación y la metrología.Está diseñado para proporcionar mediciones precisas y fiables del desplazamiento o posición lineal.
La escala lineal KA600 utiliza un sistema de codificación óptica incremental para determinar la posición de la cabeza de lectura de la escala.Por lo general, consiste en una báscula de vidrio o metal y una cabeza de lectura que se mueve a lo largo de la báscula a medida que el objeto medido o el componente de la máquina se mueveLa cabeza de lectura contiene una fuente de luz y un sensor fotoeléctrico que detecta las graduaciones o marcas en la escala.
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| Se aplicará el procedimiento siguiente: | 1000 | 1150 | 1170 | Se aplicará el procedimiento siguiente: | 2100 | 2250 | 2270 |
| Se aplicará el procedimiento siguiente: | 1100 | 1250 | 1270 | Se aplican las siguientes condiciones: | 2200 | 2350 | 2370 |
| Se trata de un sistema de control de la calidad. | 1200 | 1350 | 1370 | Los requisitos de seguridad de los vehículos | 2300 | 2450 | 2470 |
| Se aplicará el procedimiento siguiente: | 1300 | 1450 | 1470 | Se aplicará el procedimiento siguiente: | 2400 | 2550 | 2570 |
| Se aplicará el procedimiento siguiente: | 1400 | 1550 | 1570 | Se aplicará el procedimiento siguiente: | 2500 | 2650 | 2670 |
| Se trata de un sistema de control de la calidad. | 1500 | 1650 | 1670 | Se aplican las siguientes medidas: | 2600 | 2750 | 2770 |
| Se aplicará el procedimiento siguiente: | 1600 | 1750 | 1770 | Se aplicará el procedimiento siguiente: | 2700 | 2850 | 2870 |
| Se trata de un sistema de control de las emisiones. | 1700 | 1850 | 1870 | Se aplican las reglas siguientes: | 2800 | 2950 | 2970 |
| Se aplicará el procedimiento siguiente: | 1800 | 1950 | 1970 | Se aplican las siguientes condiciones: | 2900 | 3050 | 3070 |
| Se trata de un sistema de control de las emisiones. | 1900 | 2050 | 2070 | Se aplicará el procedimiento siguiente: | 3000 | 3150 | 3170 |
| Se trata de un sistema de control de las emisiones. | 2000 | 2150 | 2170 | |
L0: longitud de medición efectiva del codificador L1: dimensión del orificio de montaje del codificador
L2: Dimensión global del codificador
El codificador KA-600, que está diseñado específicamente para máquinas herramienta grandes, cuenta con
El soporte puede añadirse a cualquier posición del codificador para
La longitud es de 1000 ~ 3000 mm.
Información detallada:
Todas las escalas lineales serán probadas antes de la entrega.
