Datos del producto:
|
| Nombre del artículo: | CHINO codificador linear de KA500-170mm | Aplicación: | sensor óptico de la escala linear 5um |
|---|---|---|---|
| Uso: | Sensor de posición de escalamiento | Longitud modificada para requisitos particulares: | 70mm/120mm/170mm/220m m |
| Longitud: | 320mm/370mm/420mm/470m m | Material: | Aluminio |
| Función: | Máquina de EDM/Lathe/Grinding/Boring Machine/CNC | Resolución: | los 0.5μm/1μm/5μm |
| Alta luz: | Kit DRO LCD Digital de 2 ejes,kit DRO de 2 ejes de escala lineal |
||

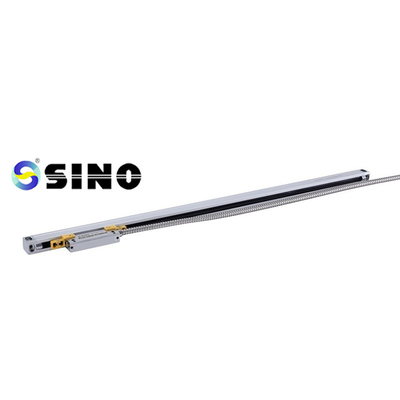

2 Axis DRO Kit LCD Digital Lectura Pantalla 5um Escala lineal Sensor óptico Regla de escala de vidrio para torno Fresadora
El minicodificador KA-500 está especialmente diseñado para máquinas herramienta con espacio de instalación y operación limitado.Se pueden acomodar los requisitos de posición de los clientes.El tamaño es de 70 por 470 milímetros.
El paquete incluye:
Rejilla de escala lineal, 1 pieza, KA500-170mm
Hay una resolución de 0.5um/1um/5um.
Según los requisitos de los clientes, se pueden ofrecer longitudes de codificador personalizadas (L0). (Longitud: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Longitud de medición efectiva del codificador L1: Dimensión del orificio de montaje del codificador
L2: dimensión total del codificador
Instrucciones de operación
Es necesario que el usuario lea la Descripción General, Consideraciones de Seguridad y
todo el contenido del Capítulo 1 3.
Además de las Consideraciones de seguridad, la Descripción general y toda la información en
Para la instalación, prueba y mantenimiento, los especialistas deben seguir estrictamente los Capítulos 1 a 3.
comprender todas y cada una de las ideas de los capítulos 4-5.
La serie SINO KA de circuitos integrados son los únicos cubiertos en este manual de operación.
codificación lineal.
4. Revise los consejos de seguridad que se enumeran a continuación.Incluye detalles cruciales sobre
Tenga cuidado al usar su codificador lineal.
Información detallada:
Todas las escalas lineales se probarán antes de la entrega.Aquí hay una muestra del informe de prueba de una báscula.
