Datos del producto:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Alta luz: | Lectura digital de escala lineal de 120 mm para torno,lectura digital de escala lineal |
||

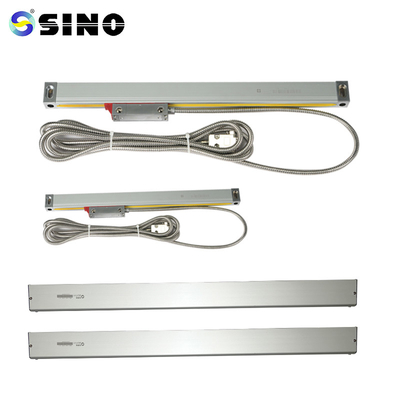

SINO KA300-120MM-5UM Lectura digital de escala lineal pequeña para fresadora de torno pequeño
El minicodificador KA-500 se creó específicamente para máquinas herramienta con espacio de instalación y operación limitado.Los clientes con requisitos de posición pueden ver satisfechas sus demandas.Las dimensiones son 70 x 470 mm.
El paquete incluye:
Rejilla de escala lineal, 1 pieza, KA500-170mm
Hay una resolución de 0.5um/1um/5um.
Según los requisitos de los clientes, se pueden ofrecer longitudes de codificador personalizadas (L0). (Longitud: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Longitud de medición efectiva del codificador L1: Dimensión del orificio de montaje del codificador
L2: dimensión total del codificador
Instrucciones de operación
El usuario debe pasar por la Descripción General, Consideraciones de Seguridad y
la totalidad del contenido del Capítulo 1 3.
2. Además de la Descripción general, las Consideraciones de seguridad y todos los datos en
Los especialistas en instalación, prueba y mantenimiento deben seguir cuidadosamente los capítulos 1 a 3.
entender cada concepto de los capítulos 4-5.
Este manual de instrucciones solo cubre la serie SINO KA de circuitos integrados.
codificado linealmente.
4. Lea las recomendaciones de seguridad que se proporcionan a continuación.Contiene información esencial sobre
Utilice su codificador lineal con cuidado.
Información detallada:
Todas las escalas lineales se probarán antes de la entrega.Aquí hay una muestra del informe de prueba de una báscula.
