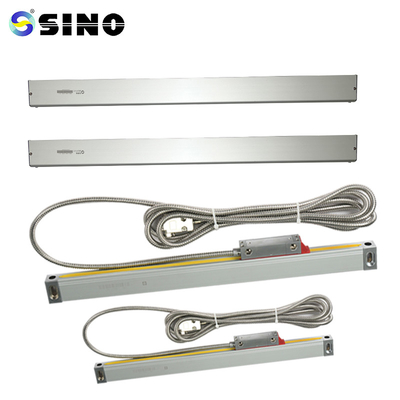

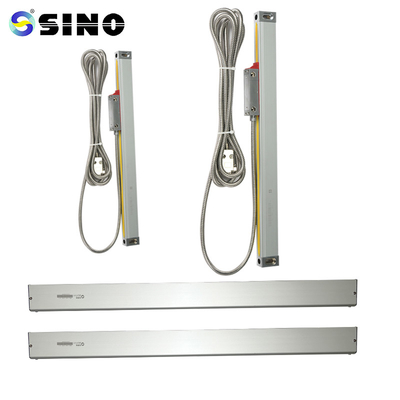

Codificador de escala lineal óptica 5um 120mm longitud de viaje para máquina de torno de sistema de lectura Digital de 2 ejes

Nombre De La Marca:	SINO
Número De Modelo:	KA500
Cantidad Mínima De Pedido:	1 sistema
Precio:	negotiable
Detalles De Embalaje:	Cartón
Condiciones De Pago:	T/T, L/C

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Guangzhou, China

Certificación:

CE,RoHS

Item name:

Grating Ruler SINO KA500-120mm

Application:

Linear Encoder Digital Readout System

Usage:

Scaling position sensor

Customized Length:

320mm/370mm/420mm/470mm

Length:

70mm/120mm/170mm/220mm

Material:

Aluminum

Function:

EDM/Lathe/Grinding/Boring Machine/CNC Machine

Resolution:

0.5/1/5 μm

Capacidad de la fuente:

3000 sistemas por mes

Resaltar:

Codificador de escala lineal 5um

codificador de escala lineal de longitud de viaje de 120 mm

Descripción del Producto

Longitud de viaje del codificador de escala lineal óptica 5um 120 mm para máquina de torno del sistema de lectura digital de 3 ejes y 2 ejes

El minicodificador KA-500 está especialmente diseñado para máquinas herramienta con espacio de instalación y operación limitado.Es posible satisfacer las necesidades de clientes que tienen criterios posicionales.La longitud es de 70 x 470 mm.

El paquete incluye:

Escala lineal de rejilla, 1 pieza, KA500-120mm

Está disponible una resolución de 0,5/1/5 m.

Se pueden proporcionar longitudes de codificador personalizadas (L0) según las necesidades de los consumidores. (Longitud: 70-470 mm)

Modelo	L0	L1	L2	Modelo	L0	L1	L2
KA500-70	70	172	182	KA500-320	320	422	432
KA500-120	120	222	232	KA500-370	370	472	482
KA500-170	170	272	282	KA500-420	420	522	532
KA500-220	220	322	332	KA500-470	470	572	582
KA500-270	270	372	382

L0: Longitud de medición efectiva del codificador L1: Dimensión del orificio de montaje del codificador

L2: dimensión total del codificador

Instrucciones de operación

Es necesario que el usuario lea la Descripción General, Consideraciones de Seguridad y

todo el contenido del Capítulo 1 3.

2. Además de la Descripción general, las Consideraciones de seguridad y toda la información en

Los especialistas deben seguir meticulosamente los Capítulos 1 a 3 para la instalación, prueba y reparación.

comprender todas y cada una de las ideas de los capítulos 4-5.

Solo la serie SINO KA de circuitos integrados está cubierta por esta guía de operación.

codificado linealmente.

4. Revise los consejos de seguridad que se enumeran a continuación.Incluye detalles cruciales sobre

Haga un uso seguro de su codificador lineal.

Información detallada:

Codificador de escala lineal óptica 5um 120mm longitud de viaje para máquina de torno de sistema de lectura Digital de 2 ejes 0

Todas las escalas lineales se probarán antes de la entrega.Aquí hay una muestra del informe de prueba de una báscula.

Codificador de escala lineal óptica 5um 120mm longitud de viaje para máquina de torno de sistema de lectura Digital de 2 ejes 1
