Datos del producto:
|
| Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| Alta luz: | Escala digital lineal de 5um,Escala digital lineal de torno CNC,Escala digital lineal de 220 mm |
||

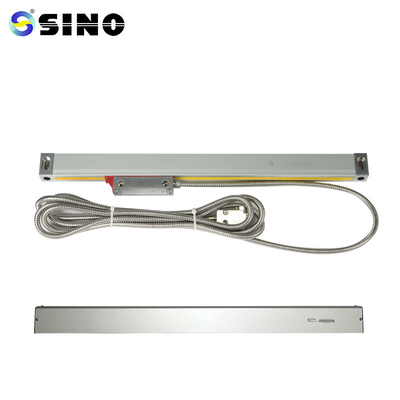

SINO KA-500 220mm 5um escala digital lineal 0.005mm codificador productos para torno CNC de máquina de chispa
El minicodificador KA-500 fue creado especialmente para máquinas herramienta con espacio de instalación y operación limitado.Los clientes que tienen requisitos posicionales pueden satisfacer sus necesidades.70 x 470 mm es la longitud.
El paquete incluye:
Escala lineal de vidrio, 1 pieza, KA500-220mm
Está disponible una resolución de 0,5/1/5 m.
Se pueden proporcionar longitudes de codificador personalizadas (L0) según las necesidades de los consumidores. (Longitud: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Longitud de medición efectiva del codificador L1: Dimensión del orificio de montaje del codificador
L2: dimensión total del codificador
Pauta de operación
1. El usuario debe pasar por la Descripción General, Consideraciones de Seguridad y
la totalidad del contenido del Capítulo 1 3.
2. Además de la Descripción general, las Consideraciones de seguridad y todo el material en
Para la instalación, prueba y reparación, los profesionales deben seguir cuidadosamente los Capítulos 1 a 3.
comprender todos y cada uno de los temas de los capítulos 4 y 5.
Este manual de operación se aplica únicamente a la serie KA de SINO de integrados.
codificación lineal.
4. Eche un vistazo a las consideraciones de seguridad a continuación.Contiene información vital sobre
utilice su codificador lineal de forma segura.
Información detallada:
Todas las escalas lineales se probarán antes de la entrega.Aquí hay una muestra del informe de prueba de una báscula.
