Datos del producto:
|
| Item name: | KA500 Digital Readout Optical Encoder | Application: | Small Linear Scale KA500 |
|---|---|---|---|
| Usage: | Small Lathe Drilling Machine Drilling Machine Milling Machine | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Alta luz: | Codificador óptico de lectura digital KA500,Codificador óptico de lectura digital de escala lineal |
||

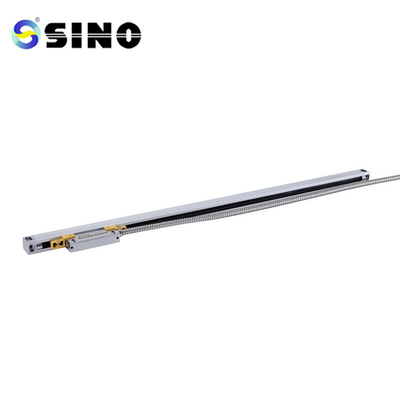

Lectura digital KA500 de escala lineal pequeña, adecuada para torno pequeño, máquina perforadora, máquina perforadora, fresadora
Un pequeño codificador llamado KA-500 fue diseñado específicamente para máquinas herramienta con instalaciones y espacios de trabajo limitados.Se pueden satisfacer las necesidades de los clientes relacionadas con posiciones particulares.Las dimensiones son 70 x 470 mm.
El paquete incluye:
Escala lineal de vidrio, 1 pieza, KA500-70mm
Está disponible una resolución de 0,5/1/5 m.
Se pueden proporcionar longitudes de codificador personalizadas (L0) según las necesidades de los consumidores. (Longitud: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Longitud de medición efectiva del codificador L1: Dimensión del orificio de montaje del codificador
L2: dimensión total del codificador
Pauta de operación
Lectura de la Descripción general, Consideraciones de seguridad y
Todo en el Capítulo 1 3.
2. Además de la Descripción general, las Consideraciones de seguridad y todos los datos en
Los profesionales de instalación, prueba y reparación deben adherirse rigurosamente a los Capítulos 1 a 3.
entender cada párrafo en los Capítulos 4-5.
3. Estas pautas de funcionamiento solo se aplican a la serie KA de circuitos integrados de SINO.
es el codificador lineal.
Lea los consejos de seguridad que se enumeran a continuación para obtener más información.Incluye información crucial sobre
Haga un uso seguro de su codificador lineal.
Información detallada:
Todas las escalas lineales se probarán antes de la entrega.Aquí hay una muestra del informe de prueba de una báscula.
