Datos del producto:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Alta luz: | Escala lineal de vidrio del codificador óptico,Escala lineal de vidrio para lectura digital |
||

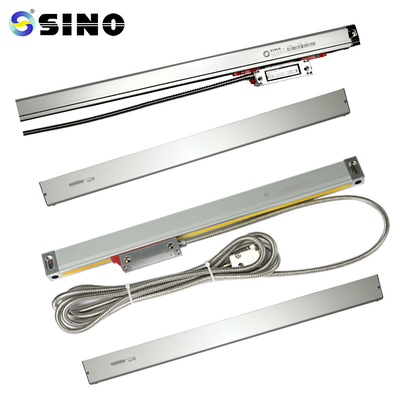

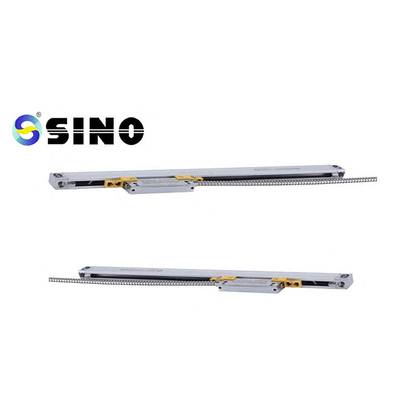

Escala linear del codificador del CNC de la escala linear de cristal del codificador óptico de SINO KA500 para la lectura de Digitaces
El KA-500 es un pequeño codificador creado especialmente para máquinas herramienta con áreas de instalación y trabajo restringidas.Los clientes con necesidades específicas del puesto pueden satisfacer sus necesidades.El tamaño es de 70 mm por 470 mm.
El paquete incluye:
Escala lineal de vidrio, 1 pieza, KA500-470mm
Está disponible una resolución de 0,5/1/5 m.
Se pueden proporcionar longitudes de codificador personalizadas (L0) según las necesidades de los consumidores. (Longitud: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Longitud de medición efectiva del codificador L1: Dimensión del orificio de montaje del codificador
L2: dimensión total del codificador
Pauta de operación
El usuario debe leer la Descripción general, las Consideraciones de seguridad y
todo el contenido del Capítulo 1 3.
2. Aparte de la Descripción General, las Consideraciones de Seguridad y la totalidad de la información en
Los técnicos de instalación, prueba y reparación deben seguir cuidadosamente los Capítulos 1 a 3.
comprender cada sección de los capítulos 4 y 5.
3. Solo la serie KA de circuitos integrados de SINO está cubierta por estas instrucciones de funcionamiento.
el codificador lineal.
Tómese un momento para leer las consideraciones de seguridad a continuación.Contiene detalles vitales sobre
uso seguro de su codificador lineal.
Información detallada:
Todas las escalas lineales se probarán antes de la entrega.Aquí hay una muestra del informe de prueba de una báscula.
